Características

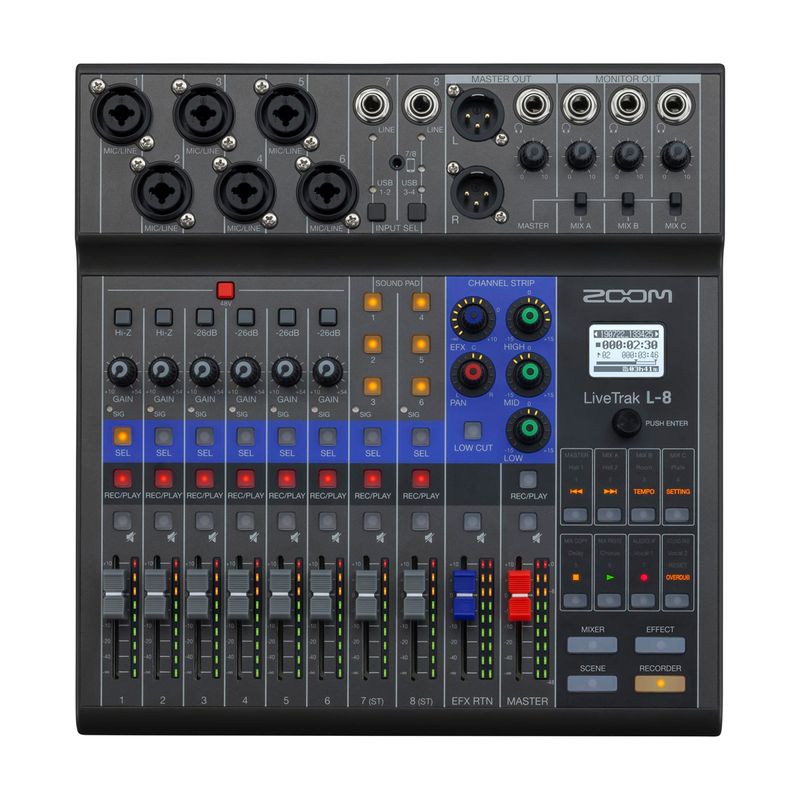

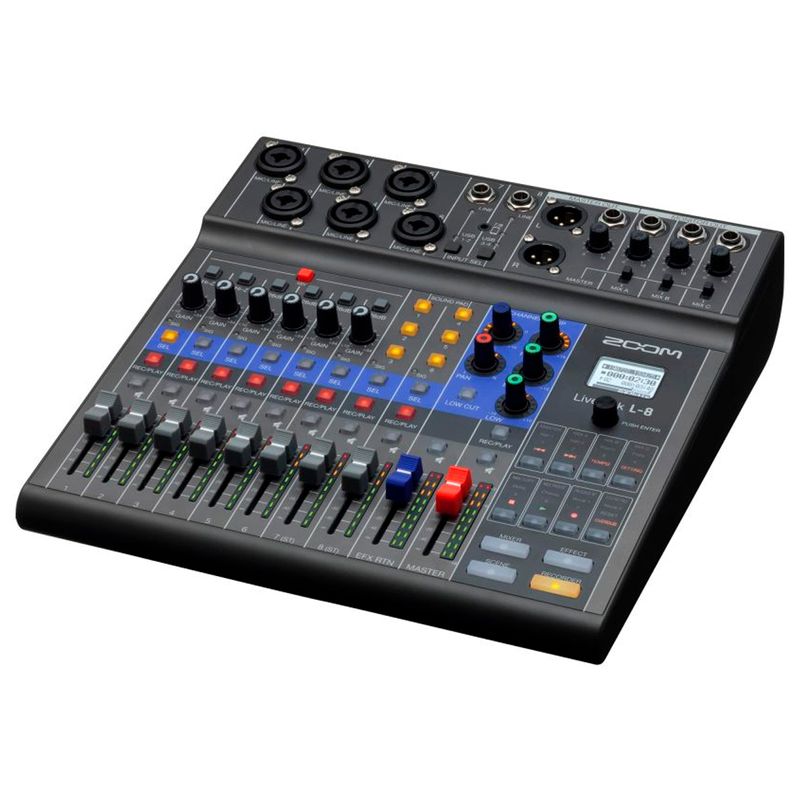

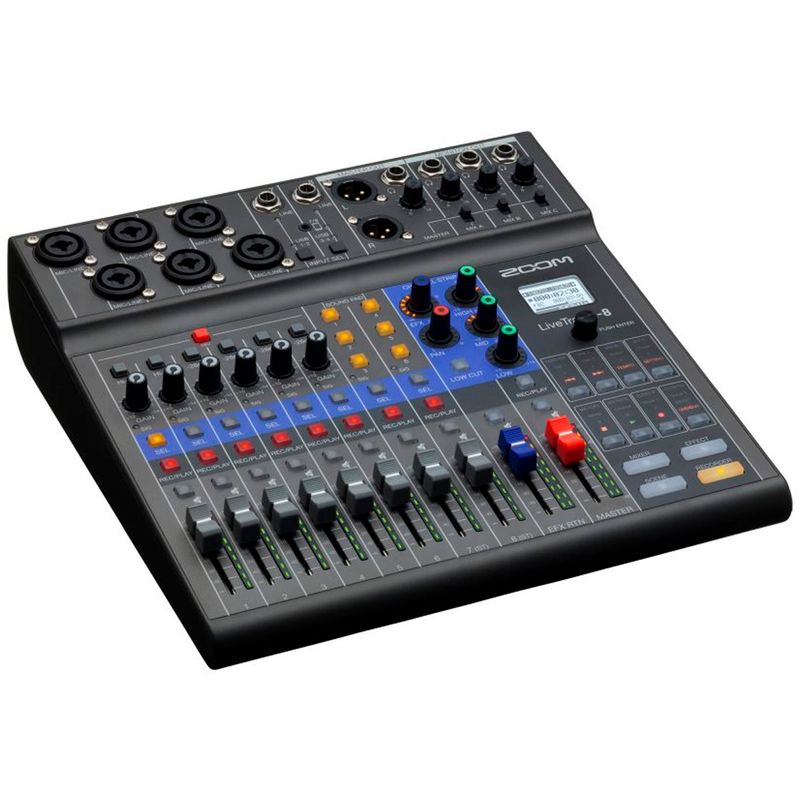

Mixer de 8 canais (6 combos + 2 TS)
Gravação simultânea de 12 faixas, Playback de 10 faixas
Função Mix-Minus que previne feedback em entrevistas telefônicas
Conexão TRRS (com cabo TRRS incluso para conexão ao telefone)
6 Sound Pads programáveis, com 13 sons pré-gravados
4 saídas de fone de ouvido, sendo 3 personalizadas e uma principal
Equalizador de 3 bandas com função low-cut
7 memórias para gravação de cenas customizadas
Interface de áudio USB com 12 entradas e 4 saídas
Compatível com iOS (class compliant mode)
Funciona com 4 baterias AA ou carregador USB externo
Grava até 24-bits / 96 kHz, e até 48 kHz em gravação simultânea no computador e no cartão SD
Conteúdo da Embalagem
L-8
Cabo TRRS
Cabo USB
Adaptador AC modelo AD-17
Manual de Instruções
Especificações
Número de canais de entrada e saída
Entradas
Microfone / Linha 6
Linha 2
Saídas
Master Out 1
Monitor Out (phones) 1
Monitor Out (phones) 3
Entradas – Microfone
Tipo – Conectores combinados XLR/TRS (XLR: 2 positivo, TRS: Ponta positivo)
Ganho de entrada – +10 – +54 dB / -3 – +41 dB (quando Hi-Z: ON)
Impedância de entrada – XLR: 3 kO
TRS: 3 kO/1 MO (quando Hi-Z: ON)
Nível máximo de entrada – – 2 dB quando a chave -26dB: OFF (em 0 dBFS), – 24 dB quando a chave -26dB: ON (em 0 dBFS)
Phantom Power – +48 V
Entradas – Linha
Tipo – Conector TS
Impedância de entrada – 10 kO
Nível máximo de entrada – +3 dBu
Conector para smartphone
Tipo – Mini conector TRS (4 contatos / PONTA: L, ANEL 1: R, ANEL 2: TERRA, CAPA: MIC)
Saídas – Master Out
Tipo – Conectores XLR (balanceados)
Nível máximo de saída – +14.5 dBu
Impedância de saída – 100 O
Monitor Out a (phones)
Tipo – Conector estéreo
Nível máximo de saída – 10 mW + 10 mW (carga de 600 O)
Impedância de saída – 10 O
Buses – MASTER 1, MONITOR 3, SEND EFX 1
Strip de canal – COMP, LOW CUT, 75 Hz, 12 dB/OITAVA,
EQ
HIGH: 10 kHz, +/-15 dB, shelving
MID: 2.5 kHz, +/-15 dB, peaking
LOW: 100 Hz, +/-15 dB, shelving
Medidores de nível – 9 segmentos
Efeitos de mandada – 8 tipos
Gravador
Máximo de pistas de gravação simultâneas – 12 em 44.1/48/96 kHz
Número máximo de pistas de reprodução simultâneas – 10
Formato de gravação – WAV 44.1/48/96 kHz, 16/24-bit, mono/estéreo

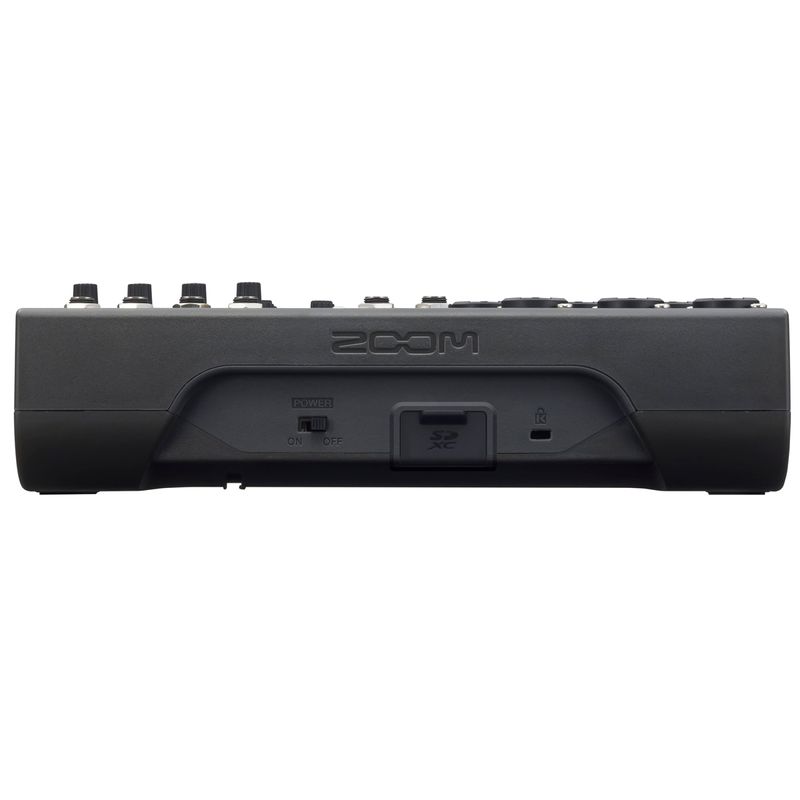

Mídia de gravação
Cartões SDHC 4-32GB (Class 10 ou mais alta)
Cartões SDXC 64-512GB (Class 10 ou mais alta)
Interface de áudio – 44.1/48 kHz
Gravação: 12 canais
Reprodução: 4 canais
Bit Depth – 24-bit
Interface – USB 2.0
Leitor de cartões – Classe10 ou superior
Armazenamento em massa – USB 2.0 High Speed
Razão de amostragem – 44.1/48/96 kHz
Resposta de frequência
20 Hz – 20 kHz: -1 dB em 44.1 kHz
20 Hz – 40 kHz: -3 dB em 96 kHz (quando GAIN está em 3 horas)
Ruído de entrada equivalente – -121 dB ou menos (IHF-A) em entrada de +54 dB/150 O
Display – LCD iluminado (resolução de 96×64)
Energia

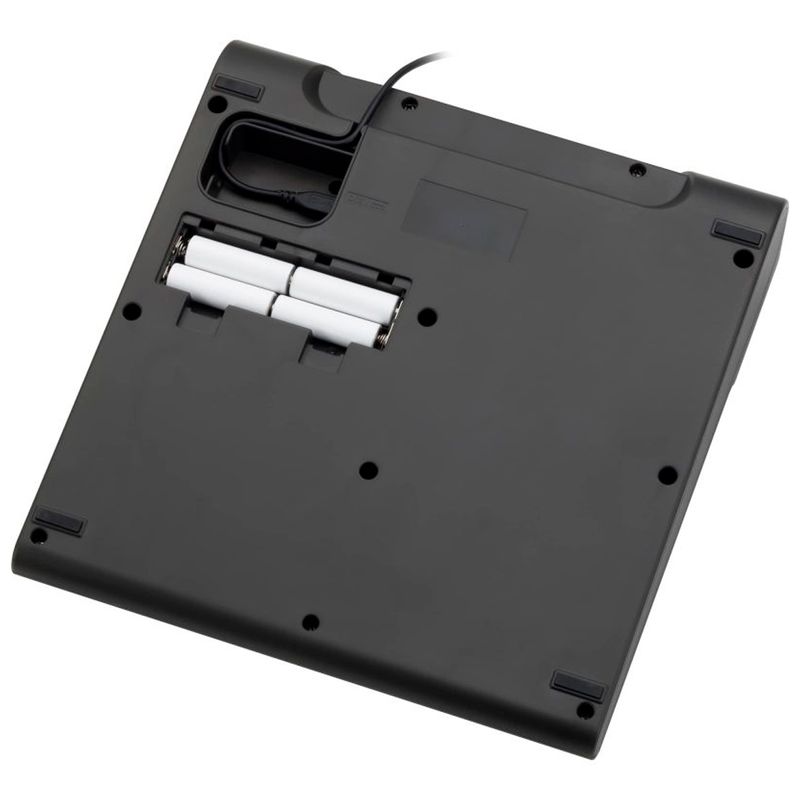

4 pilhas AA (alcalinas, lítio, NiMH recarregáveis)
Adaptador AC (ZOOM AD-17): DC5V/1A)
Suporta USB bus power
Tempo de gravação estimado ao usar pilhas – gravando em 44.1 kHz/16-bit/4 canais de áudio em cartão SD (quando 48V está em OFF, LCD BACKLIGHT em 15 segundos,
Battery Saving em ON e impedância de fones de ouvido de 63 O):
Pilhas alcalinas: Cerca de 2 horas
Pilhas NiMH (1900 mAh): Cerca de 3.5 horas
Pilhas de lítio: Cerca de 6.5 horas
Consumo de energia – 5 W
Dimensões externas – 268 x 282 x 74 mm
Peso (somente unidade principal) – 1.56 kg
* Os valores acima são aproximados
* Tempos de operação contínua com pilhas determinados usando métodos de teste em ambiente interno. Isto pode variar muito de acordo com as condições de uso.
